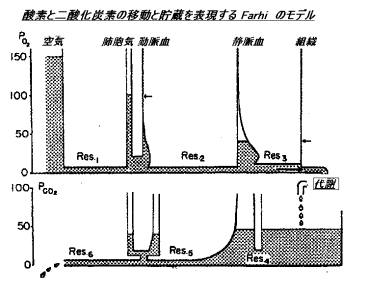

酸素と二酸化炭素の移動と貯蔵:Farhi のモデル

内容が豊か。

1. 縦軸は分圧で、横方向の広がりは量を示す。

2. 酸素に比較して二酸化炭素は分圧の差が小さくて含量の差が大きいことに注意。

3. 縦方向が変形しているのは、解離曲線の曲がりを表現している。

4. 酸素では動脈血と組織との分圧較差は大きいが、二酸化炭素では組織から血液までの分圧較差は小さく、較差のほぼ全部が肺胞気と外界との間に存在する。

5. この図ではPAo2とPao2 の差は小さく描かれているが、病態ではこれが大きい。
